TBI線性滑軌TRH-F高組裝法蘭型

TBI線性滑軌TRH-F高組裝法蘭型
產品名稱： TBI線性滑軌TRH-F高組裝法蘭型
產品品牌： 臺灣TBI直線導軌
產品型號： TRH-F高組裝法蘭型
產品內徑： 15mm-63mm
產品外徑： 47mm-170mm
產品高度： 24mm-90mm

產品說明

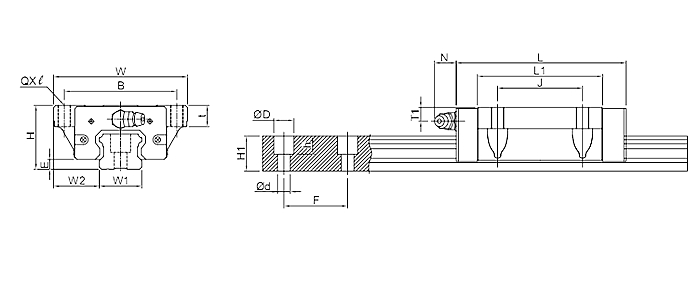

TBI線性滑軌TRH-F高組裝法蘭型系列規格尺寸表

型號 組裝規格 滑塊尺寸 滑軌尺寸
H W2 E W B J t L L1 Q T1 油孔 N W1 H1 D h d F
TRH15FN 24 16 3.2 47 38 30 8 56.9 39.5 M5*8 5.5 M4*0.7 7 15 13 7.5 6 4.5 60
TRH15FL 65.4 48
TRH20FN 30 21.5 4.6 63 53 40 10 75.6 54 M6*10 6.5 M6*1 14 20 16.5 9.5 8.5 6 60
TRH20FL 80.6 59
TRH20FE 99.6 78
TRH25FN 36 23.5 5.8 70 57 45 12 81 59 M8*12 7.5 M6*1 14 23 20 11 9 7 60
TRH25FL 93 71
TRH25FE 110 88
TRH30FN 42 31 7 90 72 52 15 96.3 69.3 M10*15 8 M6*1 14 28 23 14 12 9 80
TRH30FL 107 80
TRH30FE 132 105
TRH35FN 48 33 7.5 100 82 62 15 109 79 M10*15 8 M*1 14 34 26 14 12 9 80
TRH35FL 123 93
TRH35FE 153 123
TRH45FL 60 37.5 8.9 120 100 80 18 140 106 M12*18 10.5 PT1/8 12.5 45 32 20 17 14 105
TRH45FE 174 140
TRH55FL 70 43.5 13 140 116 95 29 162 118 M14*17 11 PT1/8 12.5 53 55 23 20 16 120
TRH55FE 200.1 156.1
TRH65FL 90 53.5 14 170 142 110 37 197 147 M16*23 19 PT1/8 12.5 63 53 26 22 18 150
TRH65FE 256.5 206.5

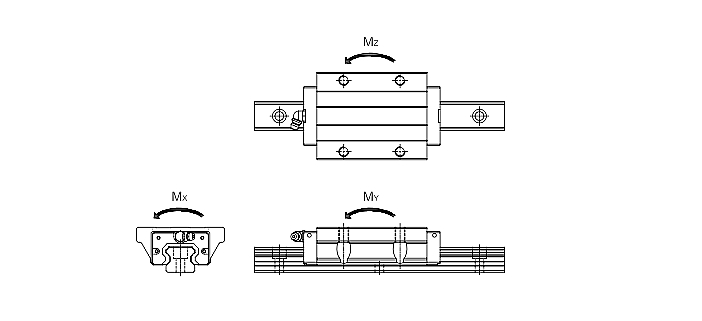

型號 額定負載 容許靜力矩（kgf-mm） 重量
C Co Mx My Mz 滑塊 滑軌
單滑塊 單滑塊 雙滑塊 單滑塊 雙滑塊 kg kg/m
TRH15FN 1206 2206 16436 14884 70960 14884 70960 0.18 1.32
TRH15FL 1343 2574 19175 20429 95224 20429 95224 0.22
TRH20FN 2050 3696 37334 33268 157298 33268 157298 0.39 2.28
TRH20FL 2125 3891 39299 36965 176924 36965 176924 0.43
TRH20FE 2553 5058 51089 63229 284163 63229 284163 0.58
TRH25FN 2581 4503 52239 43407 207324 43407 207324 0.60 3.17
TRH25FL 2875 5254 60945 59579 277678 59579 277678 0.67
TRH25FE 3248 6255 72554 85112 391311 85112 391311 0.85
TRH30FN 3807 6483 90722 74970 355321 74970 355321 1.01 4.54
TRH30FL 4098 7203 100803 93100 438966 93100 438966 1.18
TRH30FE 4791 9004 126003 147000 677068 147000 677068 1.54
TRH35FN 5090 8346 142722 106070 519799 106070 519799 1.47 6.27
TRH35FL 5502 9328 159512 133367 656509 133367 656509 1.72
TRH35FE 6667 12274 209885 233977 1070533 233977 1070533 2.29
TRH45FL 7572 12808 292657 220751 1030183 220751 1030183 2.80 10.4
TRH45FE 8852 16010 365821 348554 1598703 348554 1598703 3.79
TRH55FL 14703 21613 571342 411729 2019184 411729 2019184 4.22 16.1
TRH55FE 17349 27377 723699 670530 3148637 670530 3148637 5.60
TRH65FL 22526 31486 973074 695840 3594277 695840 3594277 9.31 22.54
TRH65FE 27895 42731 1320601 1307568 6312759 1307568 6312759 12.98
