TBI直線導軌TRH-V高組裝四方型

TBI直線導軌TRH-V高組裝四方型
產品名稱： TBI直線導軌TRH-V高組裝四方型
產品品牌： 臺灣TBI直線導軌
產品型號： TRH-V高組裝四方型
產品內徑： 15mm-63mm
產品外徑： 34mm-126mm
產品高度： 28mm-90mm

產品說明

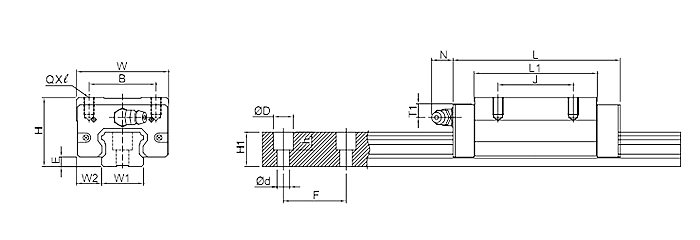

TBI直線導軌TRH-V高組裝四方型系列規格尺寸表

型號 組裝規格 滑塊尺寸 滑軌尺寸
H W2 E W B J L L1 Q T1 油孔 N W1 H1 D h d F
TRH15VN 28 9.5 3.2 34 26 26 56.9 39.5 M4*8 9.5 M4*0.7 7 15 13 7.5 6 4.5 60
TRH15VL 65.4 48
TRH20VN 30 12 4.6 44 32 36 75.6 54 M5*7 6.5 M6*1 14 20 16.5 9.5 8.5 6 60
TRH20VL 36 80.6 59
TRH20VE 50 99.6 78
TRH25VN 40 12.5 5.8 48 35 35 81 59 M6*8 11.5 M6*1 14 23 20 11 9 7 60
TRH25VL 35 93 71
TRH25VE 50 110 88
TRH30VN 45 16 7 60 40 40 96.3 69.3 M8*10 11 M6*1 14 28 23 14 12 9 80
TRH30VL 40 107 80
TRH30VE 60 132 105
TRH35VN 55 18 7.5 70 50 50 109 79 M8*10 15 M6*1 14 34 26 14 12 9 80
TRH35VL 50 123 93
TRH35VE 72 153 123
TRH45VL 70 20.5 8.9 85.5 60 60 140 106 M10*15 20.5 PT1/8 12.5 45 32 20 17 14 105
THR45VE 80 174 140
TRH55VL 80 23.5 13 100 75 75 162 118 M12*18 21 PT1/8 12.5 53 44 23 20 16 120
TRH55VE 95 200.1 156.1
TRH65VL 90 31.5 14 126 76 70 197 147 M16*20 19 PT1/8 12.5 63 53 26 22 18 150
TRH65VE 120 256.5 206.5

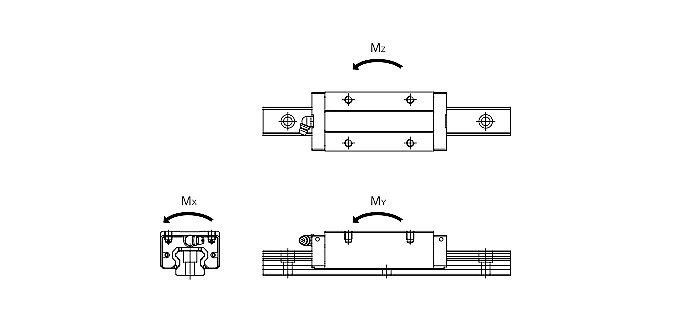

型號 額定負載 容許靜力矩(kgf-mm) 重量
C Co Mx My Mz 滑塊 導軌
單滑塊 單滑塊 雙滑塊 單滑塊 雙滑塊 kg kg/m
TRH15VN 1206 2206 16436 14884 70960 14884 70960 0.15 1.32
TRH15VL 1343 2574 19175 20429 95224 20429 95224 0.22
TRH20VN 2050 3696 37334 33268 157298 33268 157298 0.31 2.28
TRH20VL 2125 3891 39299 36965 176924 36965 176924 0.34
TRH20VE 2553 5058 51089 63229 284163 63227 284163 0.44
TRH25VN 2581 4503 52239 43407 207324 43407 207324 0.52 3.17
TRH25VL 2875 5254 60945 59579 277678 69579 277678 0.62
TRH25VE 3248 6255 72554 85112 391311 85112 391311 0.77
TRH30VN 3807 6483 90722 74970 355321 74970 355321 0.85 4.54
TRH30VL 4098 7203 100803 93100 438966 93100 438966 1.54
TRH30VE 4791 9004 126003 147000 677068 147000 677068 1.3
TRH35VN 5090 8346 142722 106070 519799 106070 519799 1.47 6.27
TRH35VL 5502 9328 159512 133367 656509 133367 656509 1.71
TRH35VE 6667 12274 209885 233977 1070533 233977 1070533 2.26
TRH45VL 7572 12808 292657 220751 1030183 220751 1030183 3.00 10.4
TRH45VE 8852 16010 365821 348554 1598703 248554 1598703 3.90
TRH55VL 14703 21613 571342 411729 2019184 411729 2019184 4.42 16.1
TRH55VE 17349 27377 723699 670530 3148637 670530 3148637 5.50
TRH65VL 22526 31486 973074 695840 3594277 695840 3594277 8.66 22.54
TRH65VE 27895 42731 1320601 1307568 6312759 1307568 6312759 10.30
